Paski Addressable RGB 5V vs 12V RGB – różnice, schematy połączeń i ryzyko uszkodzenia płyty

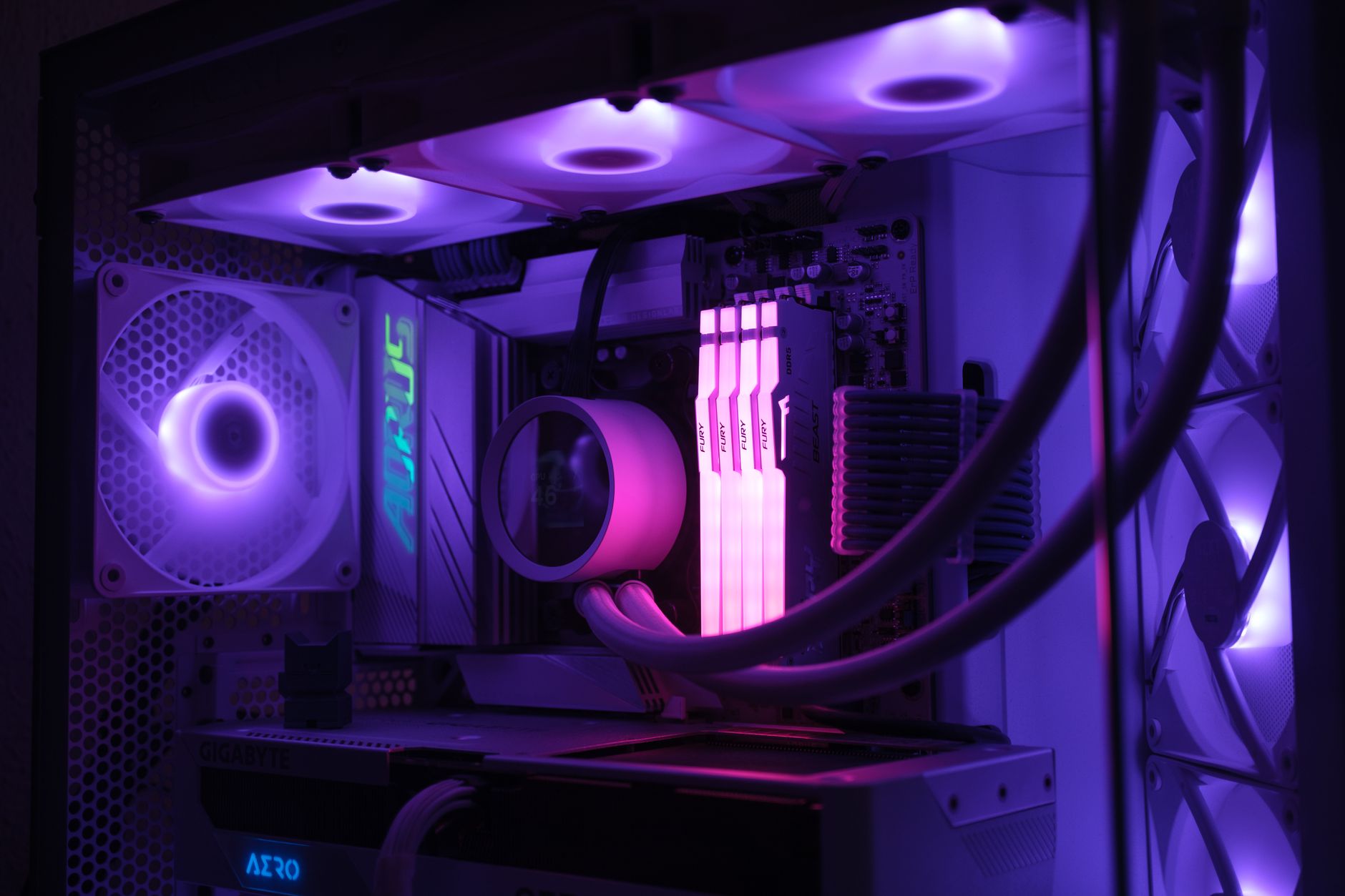

Montaż dodatkowego oświetlenia wewnątrz obudowy komputerowej wydaje się z pozoru jedną z najprostszych modyfikacji wizualnych. Na rynku dominują jednak dwa odmienne standardy: klasyczny 12V RGB oraz nowocześniejszy 5V ARGB (Addressable RGB). Choć oba systemy służą do iluminacji komponentów, opierają się na skrajnie różnych zasadach działania, innych poziomach napięć i niekompatybilnych protokołach sygnałowych. Niewiedza lub chwila nieuwagi podczas prowadzenia przewodów może skończyć się nie tylko zniszczeniem samej taśmy LED, lecz także trwałym wypaleniem ścieżek na laminacie płyty głównej lub uszkodzeniem układu zasilania kontrolera Super I/O. ^[2]

Różnice w architekturze: sterowanie analogowe 12V kontra cyfrowe adresowanie 5V

Kluczowa rozbieżność pomiędzy obiema technologiami sprowadza się do sposobu zarządzania diodami. O ile starszy wariant 12V RGB można porównać do prostego, centralnie regulowanego obwodu elektrycznego, o tyle 5V ARGB to w rzeczywistości miniaturowa cyfrowa sieć szeregowa, w której każdy punkt świetlny funkcjonuje jako niezależne urządzenie logiczne.

Zasada działania klasycznego podświetlenia 12V RGB

W standardzie 12V RGB diody LED nie posiadają żadnych zintegrowanych układów scalonych. Cała taśma składa się ze standardowych diod elektroluminescencyjnych SMD (często w obudowach 5050), w których strukturze zamknięte są trzy emitery: czerwony (Red), zielony (Green) oraz niebieski (Blue). Zasada sterowania opiera się na tak zwanej wspólnej anodzie. Oznacza to, że do wszystkich punktów świetlnych w sposób ciągły doprowadzona jest linia o potencjale +12V DC, natomiast regulacja jasności i barwy odbywa się po stronie katod, czyli linii masy dla każdego z kolorów z osobna.

Płyta główna lub zewnętrzny kontroler steruje intensywnością poszczególnych kanałów za pomocą modulacji szerokości impulsów (PWM). Tranzystory typu MOSFET na laminacie płyty kluczują linie R, G oraz B do masy z bardzo wysoką częstotliwością. Zmieniając współczynnik wypełnienia sygnału dla konkretnej barwy, uzyskuje się pożądany odcień wypadkowy. Z technicznego punktu widzenia sygnał ten jest w pełni analogowy – barwa zmienia się identycznie dla każdego centymetra paska. Niemożliwe jest uzyskanie efektu fali czy przeskakiwania tęczy wzdłuż taśmy; cały zestaw podłączony do danego złącza w danym ułamku sekundy zawsze świeci dokładnie tym samym kolorem.

Cyfrowa transmisja danych w systemach 5V ARGB

Paski Addressable RGB wykorzystują zgoła odmienną architekturę. Najczęściej stosowane są diody pokrewne rodzinie WS2812B lub nowszym SK6812. Wewnątrz miniaturowej obudowy pojedynczego modułu LED, obok emiterów RGB, zintegrowano mikroskopijny mikrokontroler z wewnętrznym oscylatorem oraz rejestrem przesuwnym. Do prawidłowej pracy taki moduł nie potrzebuje oddzielnych linii masowych dla każdego koloru. Wymaga on stałego zasilania o napięciu +5V, wspólnej masy (GND) oraz jednej magistrali komunikacyjnej (oznaczanej jako Data, DIN lub DAT).

Sterowanie opiera się na jednoliniowym protokole cyfrowym o rygorystycznych wymaganiach czasowych, przesyłanym zazwyczaj z częstotliwością rzędu 800 kHz. Płyta główna wysyła w ułamku sekundy całą ramkę danych w formie szeregowej. Pierwsza dioda w łańcuchu odczytuje pierwsze 24 bity informacji (po 8 bitów nasycenia dla zieleni, czerwieni i błękitu), po czym zatrzaskuje je w swojej pamięci, a cały pozostały strumień danych regeneruje i przesyła dalej przez swoje wyjście DOUT (Data Out) do wejścia kolejnej diody. Proces powtarza się wzdłuż całego paska. Dzięki temu każdy punkt świetlny otrzymuje odrębne parametry barwy i jasności. Pozwala to na realizację dynamicznych przejść gradientowych, falowania oraz skomplikowanych wzorów, które w systemie 12V są technicznie niewykonalne.

Fizyczna identyfikacja złączy i standardy pinów na płytach głównych

Niezgodność elektryczna to jedno, jednak równie istotna jest kwestia fizycznej topologii złączy stosowanych przez producentów podzespołów komputerowych. Na przestrzeni lat rynek wypracował pewne standardy, ale w starszych lub specyficznych konstrukcjach można natknąć się na odstępstwa, które w warunkach słabego oświetlenia we wnętrzu obudowy stają się źródłem pomyłek.

Standard 4-pin RGB (+12V, G, R, B)

Złącze 12V RGB składa się z czterech pinów o standardowym rastrze 2,54 mm umieszczonych w jednej linii. Na laminacie płyty głównej port ten jest oznaczany najczęściej jako RGB_HEADER, JRGB, LED_HEADER lub RGB_12V. Rozmieszczenie sygnałów w znakomitej większości płyt (m.in. ASUS, MSI, ASRock) jest następujące:

1. Pin 1: +12V (zasilanie)
2. Pin 2: G (sterowanie kolorem zielonym)
3. Pin 3: R (sterowanie kolorem czerwonym)
4. Pin 4: B (sterowanie kolorem niebieskim)

Wadą konstrukcyjną tego złącza jest brak mechanicznego klucza zabezpieczającego w gnieździe na samej płycie. Wtyczka ma postać prostej, prostokątnej kostki, co pozwala – przy użyciu niewielkiej siły – wpiąć ją odwrotnie. Aby ułatwić prawidłowy montaż, producenci oznaczają pin zasilania +12V małym trójkątem lub strzałką wytłoczoną na plastikowej obudowie wtyczki, a na laminacie płyty drukują cyfrę „1” lub pogrubioną linię obok pierwszego pinu. Odwrotne wpięcie wtyczki 12V RGB na gniazdo 12V zwykle nie niszczy elementów – skutkuje jedynie zamianą wyświetlanych barw (np. kolor czerwony świeci zamiast zielonego) lub całkowitym brakiem świecenia z uwagi na polaryzację zaporową diod.

Standard 3-pin ARGB (+5V, Data, Pusty, GND)

Współczesny, zunifikowany standard złącza ARGB również bazuje na obudowie o szerokości czterech pinów, lecz z jednym celowo usuniętym bolcem, co tworzy mechaniczny klucz (tzw. blocked pin). Układ pinów wygląda następująco:

1. Pin 1: +5V (zasilanie)
2. Pin 2: Data (szeregowa linia sygnałowa)
3. Pin 3: [Brak pinu / zaślepiony otwór we wtyczce]
4. Pin 4: GND (wspólna masa układu)

Gniazdo to bywa opisywane jako ADD_HEADER, RAINBOW, JARGB_V2, JRAINBOW lub D_LED. W teorii obecność zaślepionego otworu w fabrycznej wtyczce powinna uniemożliwić wpięcie jej w gniazdo 4-pinowe 12V. Niestety, w praktyce tanie taśmy LED lub przewody od niedrogich wentylatorów posiadają czasem miękkie wtyczki bez plastikowej przegrody, gdzie zaślepienie zrealizowano jedynie poprzez brak metalowego konektora wewnątrz. W takiej sytuacji nieostrożne operowanie wtyczką pozwala na nasunięcie jej na piny gniazda 12V, co prowadzi do natychmiastowej awarii.

Warto również odnotować konstrukcje historyczne. Część starszych płyt głównych marki Gigabyte (szczególnie opartych na chipsetach serii AMD 300/400 oraz Intel 200/300) wykorzystywała 3-pinowe złącze o oznaczeniu VDG, gdzie wszystkie trzy piny znajdowały się bezpośrednio obok siebie (VCC, Data, GND), bez pustej przestrzeni. Dodatkowo niektóre z tych płyt posiadały fizyczną zworkę pozwalającą przełączać napięcie zasilania pinu z 5V na 12V. Nowsze generacje płyt tego producenta porzuciły to rozwiązanie na rzecz opisanego wyżej zunifikowanego złącza z przerwą.

Skutki błędnego wpięcia: co zachodzi na poziomie elektrycznym przy pomyłce

Pomyłka polegająca na podłączeniu urządzenia adresowalnego (ARGB) do źródła zasilania 12V to jeden z najgroźniejszych błędów montażowych w nowoczesnych komputerach. Różnica potencjałów jest w tym przypadku destrukcyjna dla półprzewodników niskonapięciowych.

Mechanizm przebicia struktury mikrokontrolera

Diody standardu ARGB (takie jak WS2812B) zaprojektowano do pracy w zakresie napięć od 3,5V do 5,3V. Ich maksymalne dopuszczalne napięcie szczytowe (Absolute Maximum Ratings) rzadko przekracza 5,5V do 6,0V. Doprowadzenie napięcia o wartości +12V DC na linię zasilającą mikroukładu powoduje natychmiastowe zjawisko lawinowego przebicia złącz p-n w wewnętrznych strukturach logicznych krzemu.

W ciągu kilkunastu milisekund mikrokontroler pierwszej diody na taśmie ulega termicznej degradacji. Krzem pod wpływem gwałtownego wydzielenia ciepła ulega stopieniu, tworząc zwarcie wewnętrzne pomiędzy linią zasilania (+12V), wyjściem danych a masą. W ten sposób wysokie napięcie 12V może zostać zainfekowane w linię transmisyjną, co wywołuje reakcję łańcuchową i niszczy kolejne moduły LED w szeregu. Zjawisku temu towarzyszy zazwyczaj charakterystyczny trzask, wydzielenie niewielkiej ilości dymu oraz intensywny zapach przypalonego tworzywa sztucznego i żywicy epoksydowej.

Konsekwencje dla samej płyty głównej

Zniszczenie taśmy LED jest zazwyczaj najmniej kosztownym skutkiem błędu. Znacznie poważniejsze konsekwencje grożą samej płycie głównej. Jeśli użytkownik omyłkowo podłączy przewód ARGB do portu 12V RGB poprzez sforsowanie złącza, linia danych (Data) może zetknąć się z bezpośrednim napięciem 12V lub masą tranzystora MOSFET.

W sytuacji odwrotnej – gdy do płyty trafi zmodyfikowany przewód próbujący połączyć kontroler 5V z nieodpowiednimi obwodami – zasilacz komputera może wykryć zwarcie na linii 5V Standby lub linii głównej, co poskutkuje zadziałaniem zabezpieczeń OCP/SCP i wyłączeniem jednostki. Jeżeli jednak zabezpieczenie nie zadziała dostatecznie szybko, prąd zwarciowy doprowadzi do odparowania cienkich ścieżek sygnałowych w wewnętrznych warstwach laminatu płyty głównej. Skutkuje to permanentnym uszkodzeniem portu RGB, a w skrajnych przypadkach uszkodzeniem wielozadaniowego kontrolera wejścia/wyjścia (Super I/O), co uniemożliwia poprawny rozruch całego komputera.

Przy planowaniu kolejnych kroków pomocny może być tekst: Przeróbka starego komputera w styl retro.

Ograniczenia prądowe gniazd RGB/ARGB na płycie głównej

Podłączenie właściwego typu taśmy LED do dedykowanego złącza nie zwalnia użytkownika z obowiązku bilansowania obciążenia prądowego. Gniazda na płytach głównych nie są bezlimitowymi źródłami energii – posiadają precyzyjnie określone limity wydajności prądowej, których przekroczenie grozi awarią podzespołu.

Maksymalne obciążenia złączy płyty głównej

Zdecydowana większość renomowanych producentów płyt głównych przyjmuje jednolite standardy obciążalności wyjść podświetlenia, które prezentują się następująco:

• Port 12V RGB (4-pin): Zwykle dopuszcza maksymalny prąd o natężeniu 2A lub 3A, co przy napięciu 12V oznacza moc maksymalną na poziomie odpowiednio 24W lub 36W. Typowa taśma 12V RGB pobiera około 0,8A do 1,2A na metr bieżący (przy włączeniu barwy białej, gdzie świecą wszystkie trzy emitery). Pozwala to na podłączenie do jednego złącza paska o długości około 2–

  3 metrów bez ryzyka przeciążenia obwodów płyty. ^[3]

• Port 5V ARGB (3-pin): Najczęściej charakteryzuje się ograniczeniem do 3A, co przy napięciu 5V daje skromny budżet energetyczny rzędu 15W. Co do zasady pojedyncza dioda WS2812B przy pełnej jasności bieli pobiera około 60 mA (po 20 mA na każdą ze składowych: R, G i B). W prostym przeliczeniu jedno gniazdo jest w stanie bezpiecznie obsłużyć maksymalnie 50–60 punktów świetlnych, co odpowiada typowej taśmie o długości zaledwie 1 metra (przy gęstości 60 LED/m) lub 3–4 zsynchronizowanym wentylatorom ze skromnym podświetleniem.

Zignorowanie tych wytycznych i spięcie w szereg kilku rozbudowanych komponentów za pomocą rozgałęziaczy typu Y rodzi dwa typowe scenariusze. W łagodniejszym wariancie ujawnia się zjawisko spadku napięcia na dalszych odcinkach obwodu. Rezystancja cienkich ścieżek taśmy sprawia, że ostatnie diody w łańcuchu zaczynają świecić zauważalnie ciemniej, tracą synchronizację lub zamiast czystej bieli emitują barwę żółtawą bądź różową. Wynika to z faktu, że emiter niebieski wymaga wyższego napięcia przewodzenia niż czerwony i wygasza się jako pierwszy przy deficycie woltów.

Wariant pesymistyczny wiąże się z przeciążeniem sekcji zasilania portu na laminacie. Płyty główne rzadko dysponują resetowalnymi bezpiecznikami polimerowymi (PolySwitch) na każdej linii LED osobno. Zazwyczaj stałe przeciążenie prowadzi do przegrzania klucza tranzystorowego sterującego zasilaniem gniazda. Uszkodzony w ten sposób komponent potrafi przejść w stan trwałego zwarcia (ciągłe podawanie prądu bez możliwości programowego wyłączenia oświetlenia) albo ulec całkowitemu przepaleniu, co permanentnie odcina zasilanie z danego portu.

Gdy zapotrzebowanie na punkty świetlne przekracza bezpieczny próg kilkudziesięciu diod, bezpieczniejszą metodą staje się wdrożenie aktywnego rozdzielacza zasilanego bezpośrednio z zasilacza (np. przez złącze SATA lub Molex). W takim układzie płyta główna odpowiada wyłącznie za generowanie sygnału logicznego Data, który nie obciąża jej sekcji zasilającej, a cały pobór prądu zostaje przeniesiony na wydajną linię 5V zasilacza komputerowego.

Świadomość fundamentalnych różnic w architekturze obu standardów – od poziomu napięć roboczych, przez mechanikę wtyków, aż po bilans mocy – pozwala uniknąć kosztownych błędów serwisowych i zachować pełną integralność wrażliwych układów logicznych komputera.

Praktyczny montaż i bezpieczne łączenie podzespołów w obudowie

Teoria dotycząca różnic w standardach nabiera kluczowego znaczenia w momencie fizycznego składania zestawu komputerowego. W ciasnej przestrzeni nowoczesnych obudów, gdzie kable wentylatorów, chłodzeń cieczowych i pasków LED krzyżują się ze sobą, łatwo o pomyłkę wynikającą z pośpiechu lub słabego oświetlenia miejsca pracy. Prawidłowa procedura instalacji powinna zawsze opierać się na weryfikacji sprzętowej przed jakimkolwiek podaniem zasilania do platformy.

Pierwszym krokiem jest dokładna inspekcja przewodu wyprowadzonego z akcesorium. Na wtyczkach ARGB kluczowym elementem orientacyjnym jest nie tylko obecność fizycznej zaślepki w miejscu trzeciego pinu, ale również mała wytłoczona strzałka, która bezwzględnie musi pokrywać się z pinem oznaczonym na laminacie jako pin 1 (+5V). Przy gniazdach 12V RGB ta sama strzałka wskazuje szynę +12V. Jeżeli wtyczka wchodzi na gniazdo ze znacznym oporem, nie należy stosować siły – najczęściej oznacza to próbę wcięcia wtyku z zaślepionym otworem na pełny rząd czterech pinów gniazda analogowego. ^[1]

Kolejną kwestią jest zarządzanie okablowaniem sygnałowym. Cyfrowy sygnał sterujący w standardzie ARGB operuje na częstotliwościach rzędu 800 kHz. Sprawia to, że zbyt długie przewody połączeniowe (powyżej 1,5–2 metrów łącznie) lub poprowadzenie kabli bezpośrednio wzdłuż wiązek zasilania karty graficznej o wysokim natężeniu prądu może indukować zakłócenia elektromagnetyczne. Objawia się to losowym migotaniem diod, zmianą kolorów pojedynczych punktów świetlnych lub brakiem reakcji części łańcucha na polecenia z oprogramowania płyty głównej. Z tego względu magistralę danych LED warto prowadzić z dala od głównych linii 12V zasilacza.

Konwertery sygnału – czy można połączyć system 12V z 5V?

Użytkownicy posiadający starsze płyty główne wyposażone jedynie w 4-pinowe wyjścia 12V często szukają możliwości podłączenia nowocześniejszych wentylatorów lub blokopomp z diodami ARGB. Z uwagi na odmienną naturę obu standardów zwykły adapter pasywny w postaci samego kabla z inną końcówką nie istnieje – takie połączenie doprowadziłoby do natychmiastowego zniszczenia diod 5V.

Jedynym bezpiecznym rozwiązaniem w takim scenariuszu jest zastosowanie aktywnego konwertera sygnału (np. DeepCool RGB Convertor). Urządzenie tego typu posiada własny mikrokontroler, który odczytuje analogowe stany PWM z gniazda 12V płyty głównej, obniża napięcie zasilania do bezpiecznego poziomu 5V (zazwyczaj pobierając je z złącza SATA), a następnie tłumaczy sygnał na cyfrowe ramki danych zrozumiałe dla układów scalonych taśmy ARGB. Należy jednak pamiętać o ograniczeniach funkcjonalnych takiego mostu: cała taśma ARGB podłączona przez konwerter będzie zachowywać się jak klasyczne oświetlenie 12V – wszystkie diody zaświecą jednocześnie tym samym kolorem, bez możliwości uzyskania płynnych przejść tęczy czy efektów fali.

Gdy celem jest pełne wykorzystanie potencjału adresowalnego oświetlenia na płycie pozbawionej gniazda 3-pin, znacznie lepszym wyborem okazuje się niezależny kontroler ARGB podłączany bezpośrednio pod wewnętrzny port USB 2.0 płyty głównej. Rozwiązanie to całkowicie uniezależnia iluminację od wyjść analogowych laminatu, dając pełną kontrolę programową nad każdym punktem świetlnym bez ryzyka przeciążenia czy uszkodzenia torów zasilających płyty.

Zwieńczeniem prac montażowych powinna być metodyczna kontrola wykonanych połączeń jeszcze przed wpięciem kabla zasilacza do sieci elektrycznej. Poświęcenie dwóch minut na inspekcję wzrokową eliminuje ryzyko kosztownych pomyłek, które w przypadku obwodów podświetlenia ujawniają się natychmiastowo i bez ostrzeżenia.

Warto wyrobić sobie nawyk weryfikacji trzech kluczowych punktów wewnątrz obudowy:

• Oznaczenia na laminacie: Czy każdy wtyk 3-pinowy faktycznie trafił do portu opisanego jako ADD_HEADER, JRAINBOW lub D_LED, a żaden przewód 4-pinowy nie wisi luźno w pobliżu odsłoniętych styków innych komponentów.
• Kierunek wpięcia: Czy oznaczenie masy (GND) oraz szyny zasilającej odpowiada symbolom nadrukowanym przy pinach – strzałka na obudowie wtyczki musi bezwzględnie trafiać na pin pierwszy.
• Izolacja złączy przelotowych: Wszelkie rozgałęziacze i łączenia taśm wewnątrz obudowy, które posiadają odsłonięte metalowe igły, powinny zostać zabezpieczone koszulką termokurczliwą lub taśmą izolacyjną, aby nie dotknęły metalowego szkieletu obudowy lub rewersu karty graficznej.

Po pierwszym uruchomieniu platformy należy przejść do oprogramowania zarządzającego oświetleniem (np. ASUS Armoury Crate, MSI Center, Gigabyte RGB Fusion czy uniwersalnego OpenRGB). W przypadku systemów 12V RGB standardem jest funkcja kalibracji – program wyświetla barwę czerwoną i pyta użytkownika, czy diody odpowiadają tym samym kolorem. Zdarza się bowiem, że tańsze taśmy analogowe mają zamienione ścieżki zieloną i niebieską (układ BRG zamiast standardowego RGB), co wymaga programowej korekty mapowania kanałów na tranzystorach płyty głównej.

W przypadku urządzeń ARGB 5V istotnym krokiem konfiguracyjnym bywa z kolei ręczne zdefiniowanie liczby aktywnych diod w danym gnieździe, o ile oprogramowanie płyty nie wykrywa ich automatycznie. Zbyt mała zadeklarowana wartość sprawi, że dalsza część paska LED lub ostatnie wentylatory w szeregu pozostaną ciemne, co użytkownicy nierzadko mylnie interpretują jako fizyczne uszkodzenie sprzętu.

Świadome podejście do parametrów prądowych, respektowanie specyfikacji złączy oraz unikanie siłowego wpinania przewodów gwarantuje, że podświetlenie komputera będzie działać stabilnie przez lata, nie stanowiąc najmniejszego zagrożenia dla sekcji zasilania płyty głównej.

Najważniejsze wnioski

• 12V RGB i 5V ARGB to różne standardy, których nie należy łączyć bez sprawdzenia zgodności.
• 12V RGB wykorzystuje cztery przewody i sterowanie kanałami R, G oraz B, a cały pasek świeci jednolicie.
• 5V ARGB korzysta z zasilania +5V, masy i linii danych, dzięki czemu umożliwia niezależne sterowanie punktami świetlnymi.
• Przed montażem trzeba sprawdzić napięcie, opis złącza oraz położenie pinu zasilania.
• Podłączenie urządzenia 5V ARGB do źródła 12V może doprowadzić do uszkodzenia taśmy, a w określonych sytuacjach także elementów płyty głównej.
